气动闸阀

栏目:技术文章 发布时间:2023-10-06
产品型号:Z641H
公称通径:DN40~600mm
公称压力:PN1.6~6.4MPa



[标准参数]

设计标准API 600、API6D、ASME B16.34、GB/T 12234
结构长度ASME B16.10、API6D、GB/T 12221
连接标准ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验API 598、GB/T 13927、JB/T 9092
压力-温度等级ASME B16.34 、GB/T 12224


[阀门特点]

1、闸板有两个密封面,密封面形成楔形、楔形角随阀门参数而异, 通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上两个密封面和阀体上两个 密封面楔入时的紧密结合,从而达到 密封性能的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同,可分为明杆闸阀 (升降杆闸阀)和暗杆闸阀(旋转杆闸阀)。

4、楔式闸阀根据闸板结构形式的不同,可分为弹性闸板闸阀和刚 性闸板闸阀。

5、阀体为铸造成型,阀体与阀盖采用螺栓连接,中法兰采用缠绕 式垫片密封,客户有特殊要求时也可采用金属环连接。

6、通道流畅,流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金,耐磨、抗擦伤性能好。

8、采用柔性石墨填料,密封可靠,操作轻便灵活。

9、介质流向不受限制,不扰流、不降低压力。

10、形体简单, 结构长度短,制造工艺性好,适用范围广。

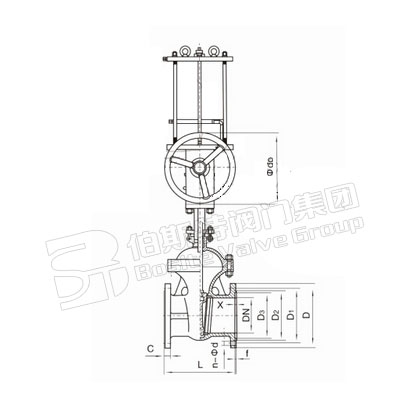

[阀门结构图]

[适应工况]
       该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
