手动浆液阀

栏目:技术文章 发布时间:2023-09-01


[基本信息]

       手动浆液阀是在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的基础上开发出来的一种新型产品。主体采用铸造,铸铁材质,由左,右阀体,U型密封圈,闸板,钢螺母,阀杆,支架,手轮等件组成,可根据客户需要安装其他驱动方式如伞齿轮,气动装置、电液动装置;广泛用于化工,煤炭,食品,污水,造纸,钢铁等到领域,是一种理想的密封阀门。

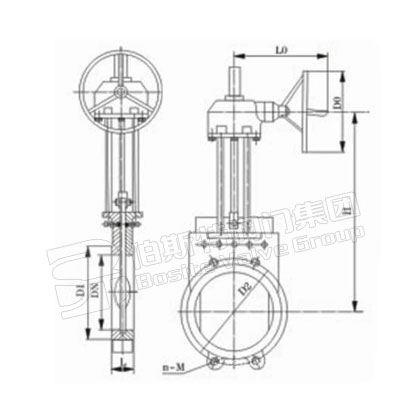

[阀门结构图]


[标准参数]

设计标准API 600、API6D、ASME B16.34、GB/T 12234
结构长度ASME B16.10、API6D、GB/T 12221
连接标准ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验API 598、GB/T 13927、JB/T 9092
压力-温度等级ASME B16.34 、GB/T 12224


[阀门特点]

1、超短结构长度,节省材料,可使管路系统整体重量大大减轻。

2、占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。

3、闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由 于闸板腐蚀引起的密封泄漏。

4、上密封填料采用柔性PTFE,密封可靠、操作轻便灵活。

5、闸板具有闸刀的功能,能有效的闸断介质中各类杂物。

6、如采用硬密封不锈钢材质,阀瓣做喷焊处理的话,可以很好的扩展阀门对温度,压力的要求。


[适应工况]
       产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。
